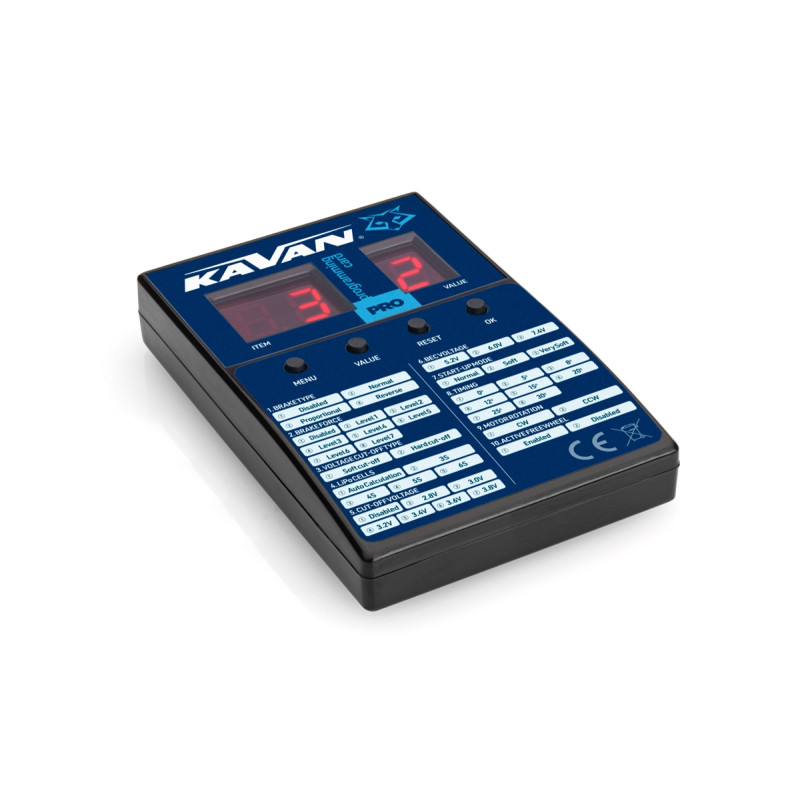

Scheda programma KAVAN PRO

La scheda di programmazione a LED per gli ESC della serie KAVAN PRO (compatibile anche con gli ESC FOXY G2) per aeromodelli serve a programmare gli ESC in modo semplice e veloce, sia a casa "sul tavolo" che in aeroporto. L'ESC è collegato tramite un cavo servo, la cui spina si trova nella parte superiore della scatola. L'alimentazione della scheda è fornita dallo stabilizzatore BEC del KAVAN PRO ESC o da una batteria NiCd/NiMH a 4-5 celle o da una batteria ricevente LiPo/LiFe 2S collegata alla scatola (nel caso dell'OPTO ESC). La programmazione si effettua con il motore e la batteria di azionamento collegati (anche nel caso degli ESC OPTO).

ATTENZIONE: la scheda di programmazione KAVAN PRO LED non può essere utilizzata per programmare gli ESC FOXY di prima generazione e la scheda di programmazione FOXY di prima generazione non può essere utilizzata per programmare gli ESC KAVAN PRO.

Gli ESC pneumatici KAVAN PRO possono essere programmati in un modello con un'elica montata; per motivi di sicurezza, tuttavia, si consiglia di rimuovere l'elica durante la programmazione, per evitare possibili incidenti in caso di omissione o errore dell'operatore. Allo stesso modo, i regolatori (ESC) per auto e barche dovrebbero essere programmati in modo sicuro su un supporto con le ruote o l'elica in aria o con il pignone o il giunto dell'albero dell'elica rimossi.

Per la programmazione vengono utilizzati quattro pulsanti sulla parte anteriore della scheda. Servono per selezionare le funzioni del programma ("ITEM") da impostare e per impostarne i valori ("VALUE"). Il pulsante "OK" conferma la modifica e la invia all'ESC, mentre il pulsante "RESET" cancella tutte le impostazioni e riporta tutti i valori alle impostazioni di fabbrica. Il numero di funzione del programma è visualizzato sul lato sinistro del display LED a due cifre ("ITEM"), mentre il valore della funzione è visualizzato sul lato destro del display LED a una cifra ("VALUE").

Il metodo di collegamento del regolatore (ESC) alla scheda di programmazione a LED dipende dal tipo di ESC, a seconda che si tratti di un ESC BEC con stabilizzatore di potenza o di un ESC OPTO. Per il cablaggio, seguire esattamente le istruzioni fornite con la scheda e con l'ESC.

L'elenco delle funzioni e dei valori regolabili è riportato sull'etichetta della scheda; una descrizione dettagliata delle funzioni è riportata nei manuali forniti con gli ESC FOXY G2.

Il kit della scheda di programmazione comprende: Scheda di programmazione KAVAN PRO LED, cavo di programmazione a tre fili, istruzioni.

Tensione di alimentazione [V]: 4,8 - 8,4; Lunghezza [mm]: 88; Larghezza [mm]: 58; Altezza [mm]: 14; Peso [g]: 40
