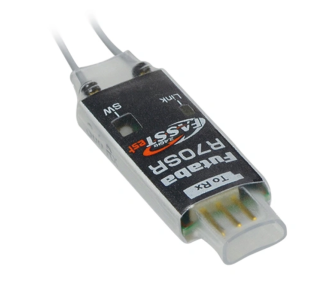

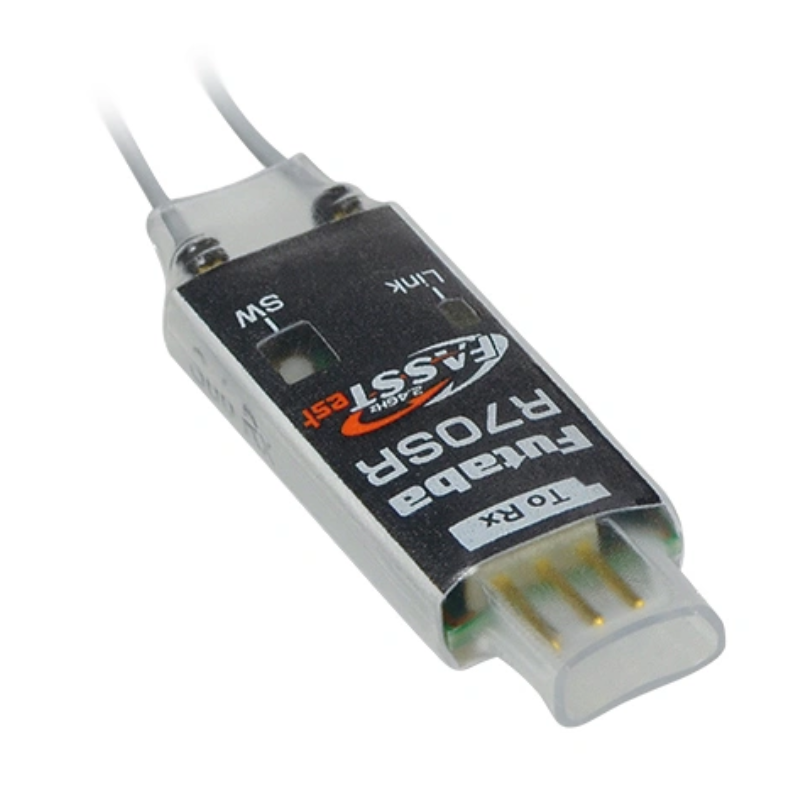

Le Futaba R70SR est un récepteur secondaire développé exclusivement pour les installations utilisant le système Dual RX Link. Associé à un récepteur principal ou à un équipement Futaba compatible, il ajoute une seconde voie de réception radio.
Son format particulièrement fin et son poids de seulement 3,9 g facilitent son installation dans les fuselages étroits ou les modèles disposant de peu d’espace.
Sécurisation de la réception radio
Le système Dual RX Link permet d’utiliser un récepteur secondaire en complément du récepteur principal. Le R70SR intègre ses propres antennes Diversity, offrant ainsi une implantation supplémentaire pour capter le signal de l’émetteur.
Cette architecture est particulièrement adaptée aux modèles complexes ou de grande valeur pour lesquels la qualité de la liaison radio constitue un point essentiel.
Double antenne Diversity
Le R70SR possède deux antennes fonctionnant selon le principe Diversity. Le récepteur peut ainsi exploiter la réception offrant les meilleures conditions radio à un instant donné.
Lorsqu’il est associé à un récepteur principal également équipé de deux antennes, l’installation Dual RX Link dispose au total de quatre antennes de réception.
Format compact
Avec une largeur de seulement 15 mm et une épaisseur de 5 mm, le R70SR peut être installé dans des espaces réduits. Sa forme allongée facilite également l’éloignement des antennes par rapport au récepteur principal et aux sources potentielles de perturbations.
Compatibilité FASSTest
Le R70SR fonctionne avec le protocole Futaba FASSTest 2,4 GHz dans les modes :
- FASSTest 26 voies ;
- FASSTest 18 voies ;
- FASSTest 12 voies.
Il doit impérativement être associé à un équipement Dual RX Link compatible. Il ne peut pas être utilisé seul pour commander directement des servos.
Équipements compatibles
Le R70SR peut notamment être utilisé avec les équipements suivants, sous réserve de disposer de la version logicielle minimale indiquée :
- R7314SB : version 1.3 ou supérieure ;
- R7208SB et R7308SB : version 2.3 ou supérieure ;
- R7206SB et R7306SB : version 1.3 ou supérieure ;
- R7201SB et R7301SB : version 1.4 ou supérieure ;
- DLPH-2 : version 1.2 ou supérieure ;
- DLPH-3 : compatible sans mise à jour spécifique ;
- CGY770R : version 1.4 ou supérieure.
Le R70SR n’est pas compatible avec le DLPH-1 ni avec le FDLS-1.
Réception uniquement
Le R70SR est exclusivement destiné à la réception du signal radio :
- il ne possède pas de sorties pour servos ;
- il ne fonctionne pas de manière autonome ;
- il ne transmet aucune donnée de télémétrie.
Le récepteur principal et, selon l’installation, le câble de raccordement ne sont pas inclus.
Caractéristiques techniques
- Type : récepteur secondaire Dual RX Link
- Protocole : Futaba FASSTest 2,4 GHz
- Modes compatibles : 12, 18 et 26 voies
- Fonction : réception uniquement
- Télémétrie : non
- Antennes : double antenne Diversity
- Plage de tension : 3,5 à 8,4 V
- Connecteur : format standard
- Dimensions : 43 × 15 × 5 mm
- Poids : 3,9 g
- Application : modèles réduits aéronautiques
- Référence : 05102765-3
- EAN : 4513886041686
