Kurzbeschreibung
Die Pilot-RC Raven 103″ ist ein ARF-Kunstflugmodellflugzeug mit einer Spannweite von 2,62 m, das für einen Benzinmotor von 80 bis 120 ccm oder eine entsprechende Elektroantrieb ausgelegt ist. Die Hybridkonstruktion aus Holz und Verbundwerkstoffen ist für präzisen Kunstflug und 3D-Flug konzipiert. Pilot-RC gibt ein Gewicht von 12,6 kg an.
Lange Beschreibung

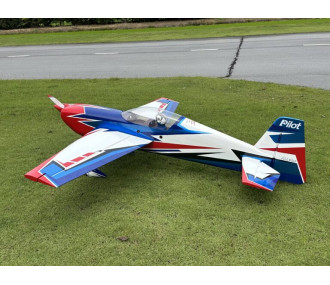

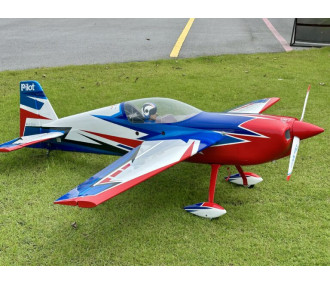

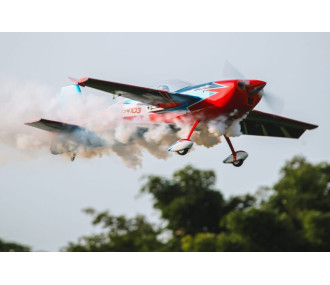

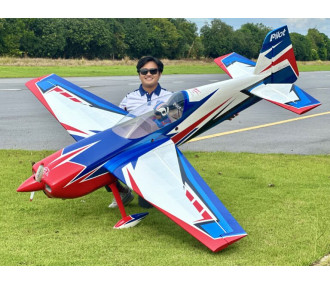

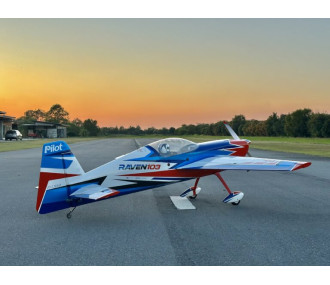

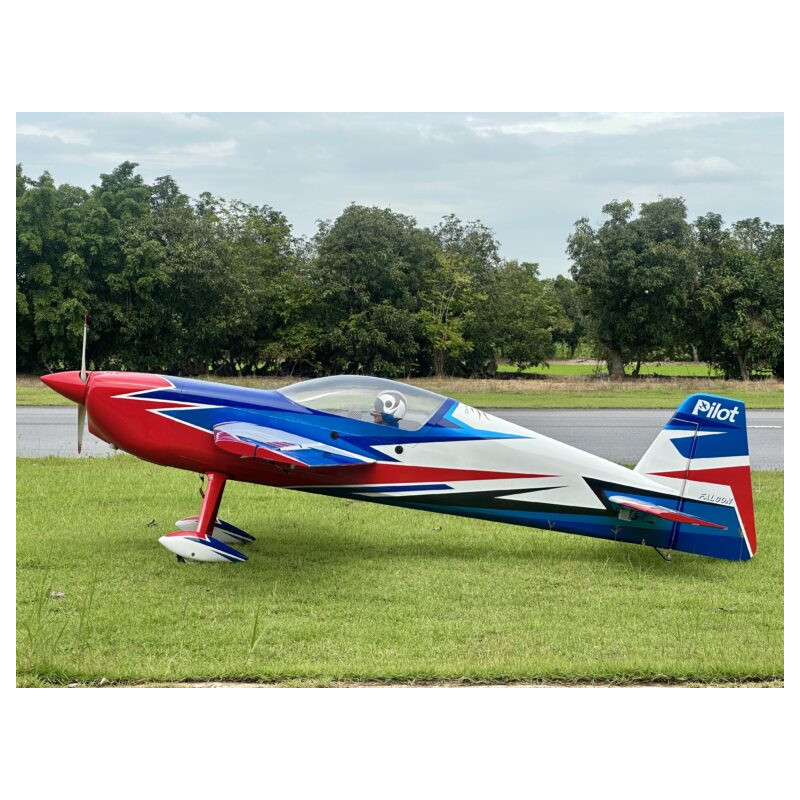

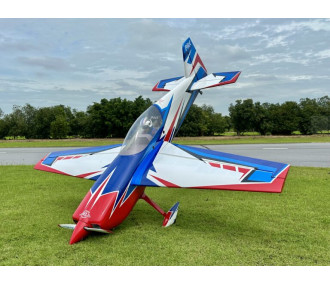

Die Pilot-RC Raven 103″ ist ein großes ferngesteuertes Kunstflugmodell, das entwickelt wurde, um die für 3D-Flug erforderliche Agilität mit der für Kunstflugfiguren gewünschten Stabilität und Präzision zu verbinden. Laut Pilot-RC basiert das Design auf drei Generationen von Prototypen.
Mit einer Spannweite von 2,624 m und einer Flügelfläche von 11.890 cm² ist dieses Modell für einen Benzinmotor von 80 bis 120 ccm oder eine äquivalente Elektroantrieb konzipiert.

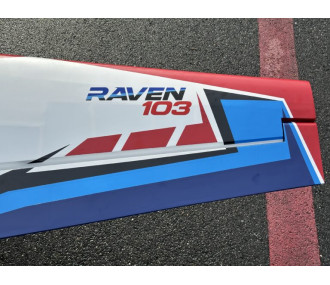

Die Zelle profitiert von einer Hybridkonstruktion, die Holz und Verbundwerkstoffe kombiniert. Die Flügel sind speziell verstärkt und verfügen über ein Gegengewicht an den Querrudern. Dadurch kann das äußere Servo näher am inneren Servo platziert werden, um das Flügelende zu entlasten.
Das Schnellmontagesystem von Pilot-RC ist an den Flügeln, dem Höhenleitwerk und der Kabinenhaube vorhanden. Flügel und Höhenleitwerk sind werkzeuglos abnehmbar, um den Transport und die Vorbereitung am Flugplatz zu erleichtern.
Die Scharniere sind werkseitig installiert, verklebt und gesichert. Die Motorposition ist per Laser markiert und die Motorhaube wird von innen befestigt, ohne sichtbare Schrauben an der Außenseite. Die offene Struktur erleichtert die Installation von Schalldämpfern im Kanisterstil.
Technische Daten
- Modell: Raven 103″
- Typ: ARF-Kunstflugmodellflugzeug
- Spannweite: 2.624 mm
- Länge: 2.580 mm mit Spinner
- Flügelfläche: 11.890 cm²
- Angegebenes Gewicht: 12,6 kg
- Konstruktion: Hybridstruktur aus Holz und Verbundwerkstoffen
- Bespannt: auf Oracover-Basis
- Empfohlener Antrieb: Benzinmotor von 80 bis 120 ccm oder äquivalente Elektroantrieb
- Erforderliche Servos: 7 Hochleistungsservos plus ein Gasservo bei Benzinmotor
- Querruder-Konfiguration: zwei Servos pro Querruder
- Höhenruder-Konfiguration: ein Servo pro Höhenruderseite
- Seitenruder-Konfiguration: ein oder zwei Servos im Push-Pull-System
- Spinnerdurchmesser: 5 Zoll, ca. 127 mm
Mitgelieferte Teile
Das Kit enthält unter anderem:
- die vorgefertigte und bespannte Zelle;
- das Hauptfahrwerk aus Kohlefaser;
- das Heckfahrwerk;
- die Flügelverbindungsrohre;
- die Steuerhörner aus Glasfaser;
- Räder, Achsen und Radverkleidungen;
- einen transparenten unteren Teil der Motorhaube als Schneideschablone;
- die installierten Scharniere;
- die vormontierte Kabinenhaube;
- den vorbereiteten Tank mit Schläuchen;
- die Tankfüll- und Entlüftungsanschlüsse;
- die vorbereiteten Anlenkungen mit Kugelköpfen;
- einen passenden 5-Zoll-Spinner aus Carbon;
- die Zylinderkühlluftabweisbleche.
Erforderliche zusätzliche Ausstattung
Für die Fertigstellung und den Flug des Modells werden unter anderem benötigt:
- ein Benzinmotor von 80 bis 120 ccm oder eine äquivalente Elektroantrieb;
- sieben Hochleistungsservos;
- ein zusätzliches Gasservo bei Benzinmotor;
- ein Sender und ein Empfänger;
- eine Luftschraube;
- passende Akkus;
- ein Stromversorgungsmanagementsystem;
- Servoverlängerungen;
- das notwendige Zubehör für die Montage des gewählten Antriebs.
