Descrizione breve

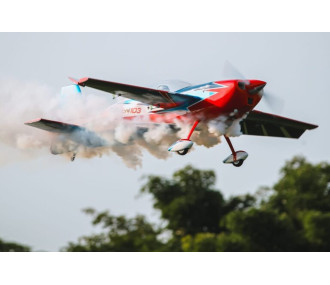

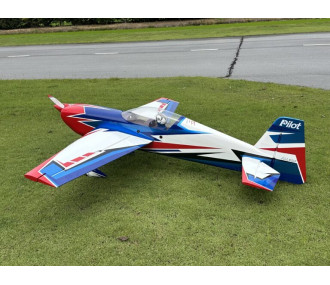

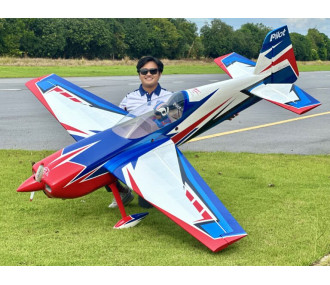

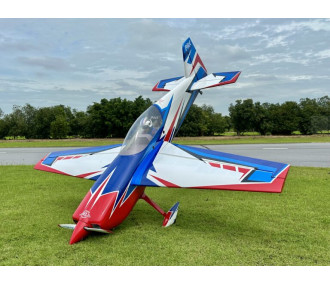

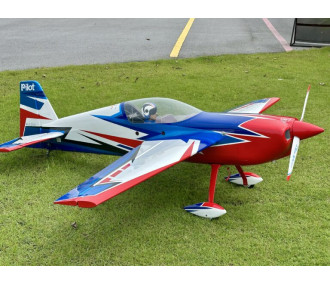

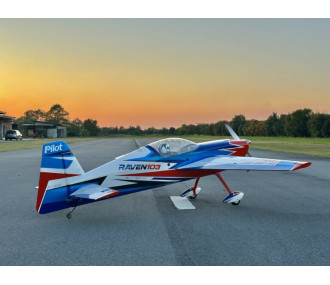

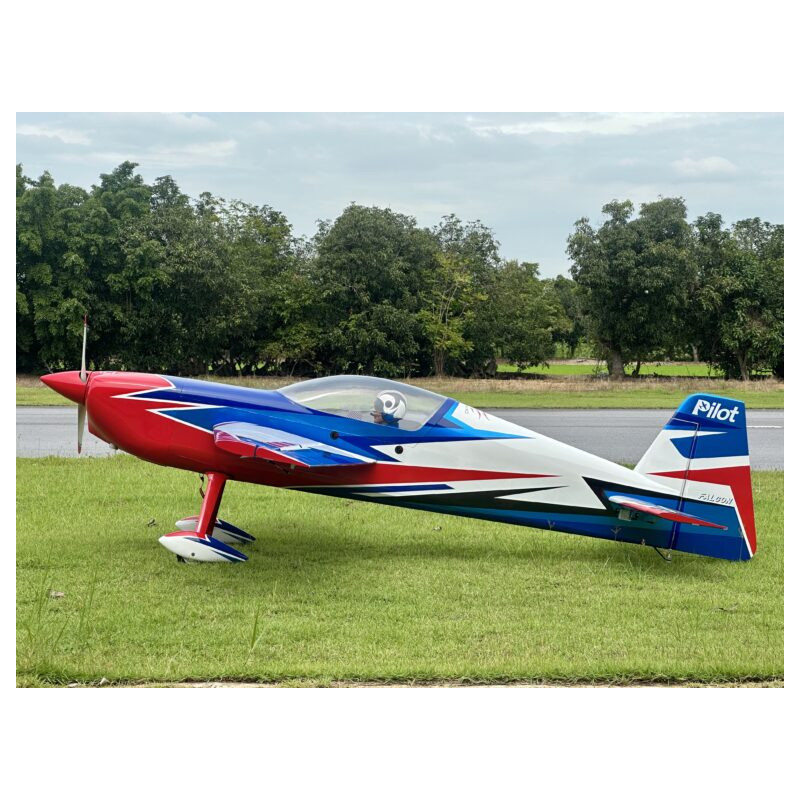

Il Pilot-RC Raven 103″ è un aeromodello acrobatico RC ARF con un’apertura alare di 2,62 m, progettato per una motorizzazione a benzina da 80 a 120 cc o elettrica equivalente. La sua costruzione ibrida in legno e materiali compositi è pensata per il volo acrobatico di precisione e il volo 3D. Pilot-RC dichiara un peso di 12,6 kg.
Descrizione lunga
Il Pilot-RC Raven 103″ è un aeromodello radiocomandato acrobatico di grandi dimensioni, sviluppato per combinare l’agilità necessaria al volo 3D con la stabilità e la precisione richieste nelle figure acrobatiche. Pilot-RC indica che la sua progettazione è il risultato di tre generazioni di prototipi.
Con un’apertura alare di 2,624 m e una superficie alare di 11.890 cm², questo modello è previsto per ospitare un motore a benzina da 80 a 120 cc o una motorizzazione elettrica equivalente.

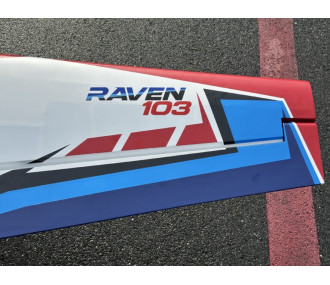

La cellula beneficia di una costruzione ibrida che associa legno e materiali compositi. Le ali sono appositamente rinforzate e dispongono di un contrappeso all’estremità dell’alettone. Questo permette di avvicinare il servo esterno a quello interno per alleggerire l’estremità dell’ala.
Il sistema di montaggio rapido Pilot-RC equipaggia ali, stabilizzatore e capottina. Ali e stabilizzatore sono smontabili senza attrezzi per facilitare il trasporto e la preparazione sul campo.
Le cerniere sono installate, incollate e spinate in fabbrica. La posizione del motore è incisa al laser e il cappottino motore si fissa dall’interno, senza viti visibili all’esterno. La struttura aperta facilita l’installazione di marmitte tipo canister.
Caratteristiche tecniche
- Modello: Raven 103″
- Tipo: aeromodello acrobatico RC ARF
- Apertura alare: 2.624 mm
- Lunghezza: 2.580 mm con il cono dell’elica
- Superficie alare: 11.890 cm²
- Peso dichiarato: 12,6 kg
- Costruzione: struttura ibrida in legno e materiali compositi
- Rivestimento: applicato su base Oracover
- Motorizzazione consigliata: motore a benzina da 80 a 120 cc o motorizzazione elettrica equivalente
- Servi necessari: 7 servi ad alta coppia, più un servo gas con motorizzazione a benzina
- Configurazione alettoni: due servi per alettone
- Configurazione profondità: un servo per semiprofundità
- Configurazione direzionale: uno o due servi in montaggio push-pull
- Diametro cono elica: 5 pollici, circa 127 mm
Elementi forniti
Il kit comprende in particolare:
- la cellula prefabbricata e rivestita;
- il carrello principale in fibra di carbonio;
- il carrello posteriore;
- i tubi di giunzione delle ali;
- i leveraggi di comando in vetroresina;
- le ruote, gli assi e le carenature delle ruote;
- una parte inferiore trasparente del cappottino da usare come dima di taglio;
- le cerniere installate;
- la capottina premontata;
- il serbatoio e i suoi tubi preparati;
- la presa di rifornimento e lo sfiato del serbatoio;
- le aste di comando preparate con snodi a sfera;
- un cono elica abbinato in carbonio da 5 pollici;
- i deflettori destinati al raffreddamento dei cilindri.
Dotazioni complementari necessarie
Per completare e far volare il modello, occorre prevedere in particolare:
- un motore a benzina da 80 a 120 cc o una motorizzazione elettrica equivalente;
- sette servi ad alta coppia;
- un servo gas supplementare con motorizzazione a benzina;
- un trasmettitore e un ricevitore;
- un’elica;
- batterie adeguate;
- un sistema di gestione dell’alimentazione;
- le prolunghe per servi;
- gli accessori necessari per l’installazione della motorizzazione scelta.
