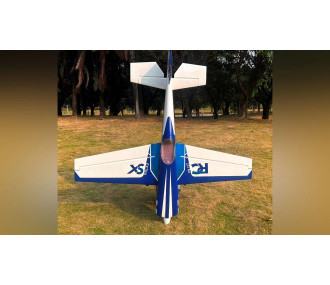

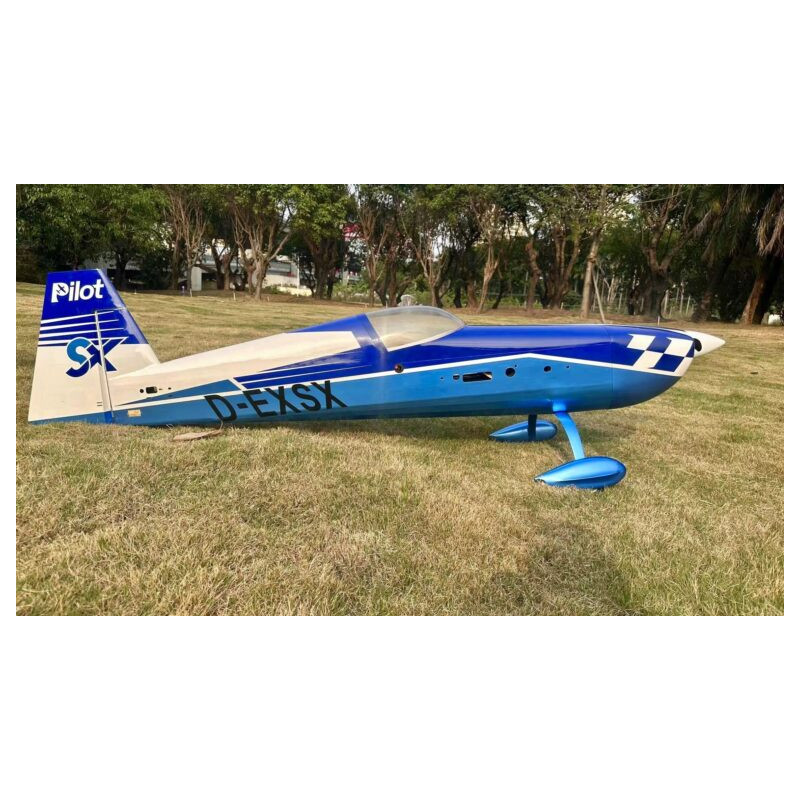

Die Pilot-RC Extra 330SX 103″ ist ein großformatiges ferngesteuertes Kunstflugzeug, das entwickelt wurde, um Präzision bei hohen Geschwindigkeiten, Agilität und Stabilität bei niedrigen Geschwindigkeiten zu vereinen. Dieses Modell der 120-cc-Kategorie verfügt über eine Spannweite von 2,639 m und eine Flügelfläche von 12.420 cm².
Der Rumpf verwendet eine Hybridbauweise, die Holz mit Verbundwerkstoffen kombiniert, um Rumpf und Flügel zu verstärken. Die Bespannung wird auf einer original deutschen Oracover-Basis aufgebracht.
Das Schnellmontagesystem von Pilot-RC ist für die Flügel, das Höhenleitwerk und die Kabinenhaube vorgesehen. Das Höhenleitwerk kann werkzeuglos montiert werden, um die Vorbereitungszeit am Flugfeld zu verkürzen. Flügel und Höhenleitwerk sind abnehmbar, was den Transport und die Lagerung erleichtert.
Die Scharniere sind werkseitig installiert, verklebt und gesichert. Die Motorhaube ist von innen befestigt, um das äußere Erscheinungsbild des Rumpfes zu erhalten. Die Montageposition des Motors ist per Laser markiert und die offene Struktur erleichtert den Einbau von Schalldämpfern im Kanister-Design.
Das abnehmbare Hauptfahrwerk besteht aus zwei unabhängigen Elementen. Die Seitenruderanlenkung arbeitet mit einem Seilzugsystem.
Technische Merkmale
- Modell: Extra 330SX 103″
- Typ: RC-Kunstflugzeug ARF
- Spannweite: 2.639 mm
- Länge: 2.600 mm mit Spinner
- Flügelfläche: 12.420 cm²
- Angegebenes Gewicht: 12,3 kg
- Konstruktion: Hybridstruktur aus Holz und Verbundwerkstoffen
- Bespannung: auf Oracover-Basis aufgebracht
- Empfohlener Antrieb: Benzinmotor von 100 bis 130 ccm oder entsprechende Elektroantriebe
- Erforderliche Servos: 5 Hochleistungsservos
- Steuerungs-Konfiguration: Zwei Servos pro Querruder, ein Servo pro Höhenruderseite und ein Seitenruderservo
- Zusätzliches Servo: Ein Gasservo bei Benzinbetrieb
- Durchmesser Spinner: 5 Zoll, etwa 127 mm
- Anfangs-Schwerpunkt: 210 mm hinter der Flügelvorderkante, auf Höhe des Rumpfes
Mitgelieferte Komponenten
Der Bausatz enthält insbesondere:
- die vorgefertigte und bespannte Zelle,
- das Hauptfahrwerk aus Kohlefaser,
- das Spornfahrwerk,
- die Flügelverbinder,
- die Ruderhörner aus Glasfaser,
- ein transparentes Unterteil der Motorhaube als Schnittschablone,
- installierte Scharniere,
- die vormontierte Kabinenhaube,
- den vorbereiteten Tank mit Schläuchen,
- den Tank-Einfüllstutzen und die Tankentlüftung,
- Räder, Achsen und Radverkleidungen,
- vorgefertigte Anlenkungen mit Kugelköpfen,
- einen passenden Spinner aus Carbon mit 5 Zoll Durchmesser.
Erforderliche Zusatzausstattung
Um das Modell fertigzustellen und flugbereit zu machen, werden unter anderem benötigt:
- ein Benzinmotor von 100 bis 130 ccm oder eine entsprechende Elektroantriebseinheit,
- fünf Hochleistungsservos,
- ein zusätzliches Gasservo bei Benzinbetrieb,
- ein Sender und ein Empfänger,
- ein Propeller,
- passende Akkus,
- ein Strommanagementsystem,
- Servoverlängerungen,
- das erforderliche Zubehör für die gewählte Antriebseinheit.
