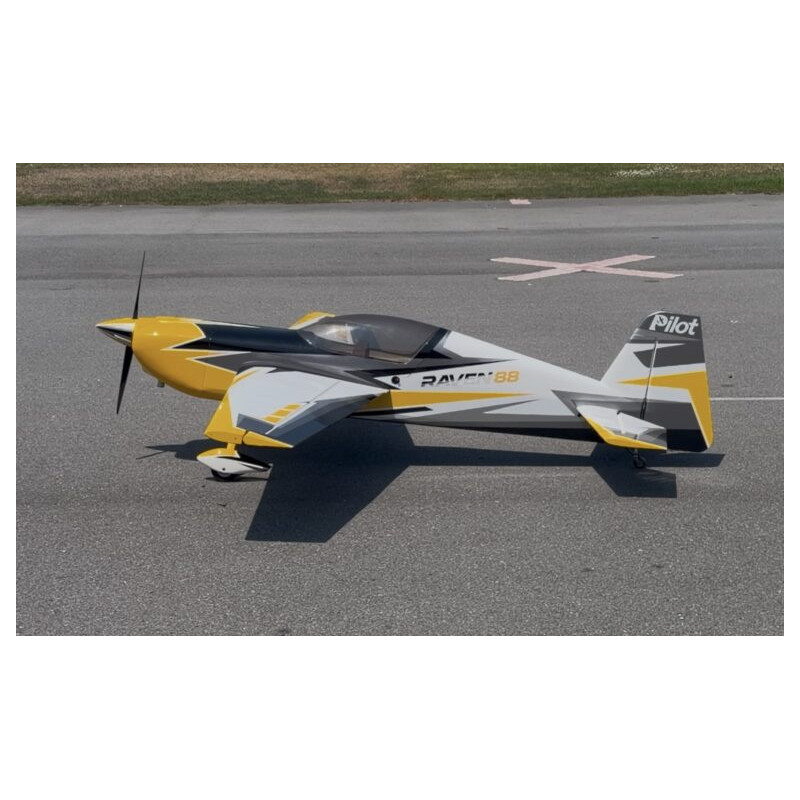

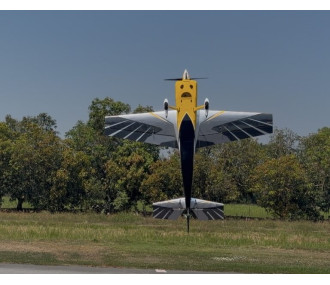

Kunstflugzeug - PilotRC - Raven 103 (ca. 2,62 m) - Gelb Schwarz Weiß

Die Pilot-RC Raven 103″ ist ein großformatiges ferngesteuertes Kunstflugmodell, das entwickelt wurde, um die für 3D-Flug erforderliche Agilität mit der Stabilität und Präzision zu verbinden, die für Kunstflugfiguren gesucht werden. Laut Pilot-RC ist seine Konstruktion das Ergebnis von drei Generationen von Prototypen.

Mit einer Spannweite von 2,624 m und einer Flügelfläche von 11.890 cm² ist dieses Modell für einen Benzinmotor von 80 bis 120 ccm oder eine äquivalente Elektroantriebsoption vorgesehen.

Der Rumpf profitiert von einer Hybridkonstruktion aus Holz und Verbundwerkstoffen. Die Flügel sind speziell verstärkt und verfügen über ein Gegengewicht am Ende des Querruders. Dadurch kann das äußere Servo näher am inneren Servo platziert werden, um das Flügelende zu entlasten.

Das Schnellmontagesystem von Pilot-RC ist für die Flügel, das Höhenleitwerk und die Kabinenhaube vorgesehen. Flügel und Höhenleitwerk sind werkzeuglos abnehmbar, um den Transport und die Vorbereitung auf dem Flugfeld zu erleichtern.

Die Scharniere sind werkseitig installiert, verklebt und gesichert. Die Motorposition ist per Laser graviert und die Motorhaube wird von innen verschraubt, sodass außen keine sichtbaren Schrauben sind. Die offene Struktur erleichtert den Einbau von Schalldämpfern vom Canister-Typ.

Technische Daten

• Modell: Raven 103″
• Typ: ARF RC-Kunstflugmodell
• Spannweite: 2.624 mm
• Länge: 2.580 mm mit Spinner
• Flügelfläche: 11.890 cm²
• Angegebenes Gewicht: 12,6 kg
• Konstruktion: Hybridstruktur aus Holz und Verbundwerkstoffen
• Bespannt: auf Oracover-Basis
• Empfohlener Antrieb: Benzinmotor von 80 bis 120 ccm oder äquivalente Elektroantriebe
• Benötigte Servos: 7 Hochleistungsservos, plus ein Gasservo bei Benzinbetrieb
• Querruder-Konfiguration: zwei Servos pro Querruder
• Höhenruder-Konfiguration: ein Servo pro Höhenruderseite
• Seitenruder-Konfiguration: ein oder zwei Servos im Push-Pull-System
• Spinnerdurchmesser: 5 Zoll, ca. 127 mm

Lieferumfang

Im Bausatz enthalten sind insbesondere:

• die vorgefertigte und bespannte Zelle,
• das Hauptfahrwerk aus Carbon,
• das Spornfahrwerk,
• die Tragflächenverbinder,
• die Ruderhörner aus GFK,
• Räder, Achsen und Radverkleidungen,
• ein transparenter unterer Teil der Motorhaube als Schneidschablone,
• installierte Scharniere,
• vorgemontierte Kabinenhaube,
• vorgefertigter Tank mit Schläuchen,
• Befüllanschluss und Entlüftung des Tanks,
• vorgefertigte Anlenkungen mit Kugelgelenken,
• ein passender 5-Zoll-Carbonspinner,
• Kühlluftleitbleche für die Zylinder.

Zusätzlich erforderliche Ausrüstung

Um das Modell fertigzustellen und flugbereit zu machen, werden insbesondere benötigt:

• ein Benzinmotor von 80 bis 120 ccm oder eine äquivalente Elektroantriebsoption,
• sieben Hochleistungsservos,
• ein zusätzliches Gasservo bei Benzinantrieb,
• ein Sender und ein Empfänger,
• ein Propeller,
• passende Akkus,
• ein Stromversorgungsmanagementsystem,
• Servoverlängerungen,
• das nötige Zubehör zur Montage des gewünschten Antriebs.
