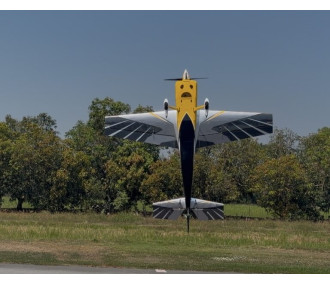

Aereo acrobatico - PilotRC - Raven 103 (ca. 2,62 m) - Giallo nero bianco

Il Pilot-RC Raven 103″ è un aeromodello radiocomandato acrobatico di grandi dimensioni, sviluppato per combinare l’agilità necessaria al volo 3D con la stabilità e la precisione ricercate nelle figure acrobatiche. Pilot-RC indica che il suo progetto è il risultato di tre generazioni di prototipi.

Con un’apertura alare di 2,624 m e una superficie alare di 11.890 cm², questo modello è progettato per ospitare un motore a benzina da 80 a 120 cc o una motorizzazione elettrica equivalente.

La cellula beneficia di una costruzione ibrida che associa legno e materiali compositi. Le ali sono appositamente rinforzate e dispongono di un contrappeso all’estremità dell’alettone. Questo permette di avvicinare il servo esterno a quello interno per alleggerire l’estremità dell’ala.

Il sistema di montaggio rapido Pilot-RC equipaggia le ali, lo stabilizzatore e la cappottina. Le ali e lo stabilizzatore sono smontabili senza attrezzi per facilitare il trasporto e la preparazione sul campo.

Le cerniere sono installate, incollate e spinte in fabbrica. La posizione del motore è incisa al laser e la cappottatura motore si fissa dall’interno, senza viti visibili all’esterno. La struttura aperta facilita l’installazione di silenziatori tipo canister.

Caratteristiche tecniche

• Modello: Raven 103″
• Tipo: aeromodello RC acrobatico ARF
• Apertura alare: 2.624 mm
• Lunghezza: 2.580 mm con il cono elica
• Superficie alare: 11.890 cm²
• Peso dichiarato: 12,6 kg
• Costruzione: struttura ibrida in legno e materiali compositi
• Rivestimento: applicato su base Oracover
• Motorizzazione raccomandata: motore a benzina da 80 a 120 cc o motorizzazione elettrica equivalente
• Servi necessari: 7 servi ad alta coppia, più un servo gas con motorizzazione a benzina
• Configurazione alettoni: due servi per alettoni
• Configurazione profondità: un servo per semiprofundità
• Configurazione direzionale: uno o due servi in configurazione push-pull
• Diametro cono elica: 5 pollici, circa 127 mm

Elementi forniti

Il kit comprende in particolare:

• la cellula prefabbricata e rivestita;
• il carrello principale in fibra di carbonio;
• il carrello posteriore;
• i tubi di giunzione delle ali;
• i rinvii di comando in vetroresina;
• le ruote, assi e carenature ruote;
• una parte inferiore trasparente della cappottatura utilizzata come dima di taglio;
• le cerniere installate;
• la cappottina premontata;
• il serbatoio e i suoi tubi preparati;
• la presa di rifornimento e lo sfiato del serbatoio;
• le aste di comando già pronte con snodi a sfera;
• un cono elica abbinato in carbonio da 5 pollici;
• i deflettori per il raffreddamento dei cilindri.

Equipaggiamenti complementari necessari

Per completare e far volare il modello, è necessario prevedere in particolare:

• un motore a benzina da 80 a 120 cc o una motorizzazione elettrica equivalente;
• sette servi ad alta coppia;
• un servo gas supplementare con motorizzazione a benzina;
• un trasmettitore e un ricevitore;
• un’elica;
• le batterie adatte;
• un sistema di gestione dell’alimentazione;
• le prolunghe per i servi;
• gli accessori necessari per l’installazione della motorizzazione scelta.
