">Características
- TecnologíaSHV: tensión de entrada de hasta 35 V
- Tecnología de alta tensión: tensión de entrada de hasta40A máximo. Carga de corriente para todas las salidas de servo SHV
- >8,4 V / 10 A reguladospara receptores, periféricos y cuatro servos
- 22canales
- versiónopcional para drones
- Batería dereserva de alto rendimiento con gran capacidad de carga continua
- PantallaTFT de 2,4", legible a la luz del sol
- Sistema demenús bilingüe
- Duplicacióncoherente detoda la electrónica de potencia
- interruptor electrónicoredundante
- Concordanciaservo para las 22 salidas.
- ">Función de coincidencia automática.
- dossecuenciadores de puerta independientes con asistente de configuración.
- laúltima tecnología iGyro incorporada, que utiliza el iGyroSAT como sensor giroscópico.
- Docesalidas giroscópicas independientes para: 4x alerón, 4x elevador, 4x timón
- Control deganancia individual para las doce salidas de giróscopo.
- algoritmo decontrol especial para modelos de ala fija.
- Elsistema detecta todos los mezcladores del transmisor
- Losdiagramas de menús gráficos garantizan una programación ultrasencilla
- Procedimientorápido de configuración básica mediante el sofisticado asistente
- GPSIII opcional para compensación giroscópica en función de la velocidad
- Datos detelemetría para PowerBox P²BUS, Futaba S.BUS2, Jeti Ex-BUS, Spektrum, SRXL2, Multiplex M-Link y Graupner HoTT
- ">Transmisión de datos de batería, receptor y GPS*.
- Prácticamentetodas las funciones se pueden controlar desde los transmisores PowerBox y Jeti.
- Velocidad defotogramas del servo seleccionable: 10 ms, 12 ms, 14 ms, 16 ms, 18 ms
- Supresión de lacorriente de realimentación del servo.
- Últimomicroprocesador de 32 bits para un procesamiento de señales preciso y rápido.
- disipador de calormecanizado de alto rendimiento para una difusión optimizada del calor
- Carcasadel interruptor y de la pantalla de aluminio mecanizado y anodizado.
- dimensionescompactas
">Descripcióndel producto
|
La competición SHV es el último miembro de la familia de productos PowerBox y ha sido desarrollado para satisfacer las demandas de la última generación de servos, con su cada vez mayor potencia y velocidad. SHV son las siglas de Super Alta Voltage y, como sugiere el término, el SHV concurso funciona en con tensiones mucho más altas que los anteriores sistemas de 8,4 V. La unidad puede manejar tensiones de entrada de hasta 35 V, que se transmiten a los servos de forma redundante. La ventaja es obvia: para una potencia de servo dada, la corriente transportada por el cable del servo se reduce en la misma cantidad. Por ejemplo, un servo que consuma 6 A de corriente utilizando tecnología de 8,4 V consumirá sólo 2 A utilizando tecnología de 25,2 V y una fuente de alimentación de 6 S.
El menor consumo de corriente se traduce en los siguientes escenarios:
- Para una sección transversal de conductor dada, la menor corriente en el cable del servo reduce la caída de tensión al servo. Esto, a su vez, se traduce en una potencia de salida del servo más constante, y los servos funcionan con un par y una velocidad constantes.
- Es posible un rendimiento mucho mayor del servo porque las corrientes aumentan en un factor menor.
- Para una salida de servo dada, es permisible utilizar un cable con una sección transversal reducida. En el caso de modelos grandes, esto puede suponer un ahorro considerable de peso.
- Se pueden utilizar con seguridad baterías de alimentación con una capacidad y una corriente nominal mucho menores.
|
|
La unidad está equipada con dos convertidores CC/CC redundantes para los dos receptores, un giroscopio, sensores de telemetría adicionales y hasta cuatro servos; generan una tensión regulada de 8,4 V y
pueden soportar cargas de hasta 10 A.
En términos de software, el Competition SHV está basado en el probado Competition SR2 y ofrece todas las funciones habituales de PowerBox: iGyro de 12 ejes con compensación de velocidad opcional, servo-matching con función Auto-Match, secuenciador de puertas, mapeado de entradas y salidas y mucho más. más. Todo el sistema puede configurarse mediante la pantalla en color de alta resolución, o desde el transmisor si utiliza equipos PowerBox o Jeti.
La versión UAV funciona mediante un software modificado: en esta variante, RX1 actúa como "Master", utilizando el canal 16 para conmutar entre las entradas RX1 y RX2. Esto puede utilizarse, por ejemplo, para conmutar entre un sistema RC convencional y un controlador de vuelo. El controlador de vuelo también es alimentado por el SHV de competición.
|
|
Incluye :
- PowerBox Competición SHV
- Pantalla TFT

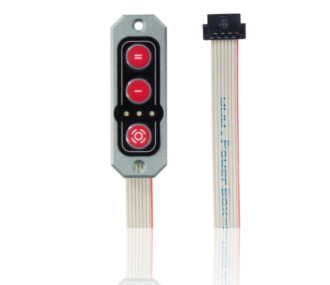

- SensorSwitch
- 2 parches de plomo
- 4 arandelas de goma y espaciadores de latón
- 8 tornillos de fijación
- Instrucciones de uso en alemán e inglés
|
|
">datos técnicos
| Tensión de funcionamiento |
10,0 V - 35,0 V |
| Fuente de corriente |
LiPo 3-8s o Lilon |
| Consumo de corriente Estado de encendido |
170 mA a 20 V |
| Consumo de corriente en espera |
40 µA |
| Corriente de carga máxima |
2x20A (<30s 2x 40A) |
| Tensión de salida |
SHV y 8,0V |
| Entrada de señal |
serie |
| Sistemas RC compatibles |
PowerBox, Futaba, Jeti, Spektrum, Multiplex, Graup |
| Receptor redundante |
SR2 |
| Canales |
26 |
| Tomas de servo |
22 |
| Salidas servo programables |
22 |
| Resolución de la señal del servo |
0,5 µs |
| Frecuencia de imagen de la señal |
10 ms, 12 ms, 14 ms, 16 ms, 18 ms |
| Control del giróscopo |
Modo de rumbo y modo normal |
| Tipo de sensor giroscópico |
iGyro SAT externo |
| Número de ejes del sensor |
12 |
| Pantalla |
Pantalla TFT de 320x240 píxeles |
| Secuenciador de puerta integrado |
Sí |
| Sistemas de telemetría compatibles |
P²BUS, S.BUS2, EX-BUS, SRXL2, M-Link, Hott, DMSS |
| Dimensiones |
118x71x19mm |
| Peso |
137g |
| Peso interruptor sensor |
15g |
| Peso pantalla LCD |
34g |
| Rango de temperatura |
de -30°C a +85°C |
|
